回转窑正确安装大齿圈的方法
回转窑正确安装大齿圈的方法
时间：2024-03-07 16:05:15 来源： 浏览次数：264
回转窑是对各种物料进行煅烧加工的常见设备，它的大齿圈直径和重量都很大，一般做成两半或四块拼接成，本文主要讲回转窑按两半拼接的方法：
1、将半齿圈接合面清洗干净，将筒体上安装齿圈连杆位置与纵焊缝错开 。

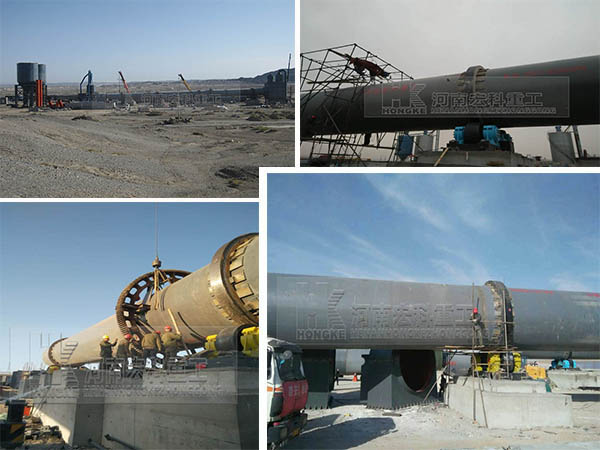

2、在筒体上齿圈中心线一周十等分处装上十个安装工具，点焊固定在简体上，如图1所示。然后吊装齿圈，将两半齿圈按图纸要求牢固连接，接口间用定位轴及热装螺栓连接成整体，对接口用塞尺检查其间隙。
3、用安装工具上的径向和轴向调整螺栓固定并调整齿圈，检查齿圈与基准齿圈(靠窑尾 端)的横向中心线的距离，调整使其偏差不大于±1.5mm，并使齿圈外圈各处到简体距离基本相等，大齿圈中心应与筒体中心重合。
4、转动简体，检查齿圈的径向跳动和端面跳动，调整后，径向跳动不大于1.5mm，端面跳动不大于1mm。
5、将其调整合适后，用齿轮连杆固定于窑体上。预装12个连杆中的8个，将其相应连接座与筒体点焊。
6、松开安装工具上的径向和轴向调整螺栓，再检查齿圈的径向和端面跳动是否符合上述要求，若不符合 则应重新调整至符合要求为止。
