回转窑大齿圈的安装方法
回转窑大齿圈的安装方法
时间：2023-07-05 17:25:14 来源： 浏览次数：0
回转窑由许多的零部件部位组成，其体型一般也比较大，因此制造设备时要有专业丰富的经验，回转窑大齿圈和小齿轮作为不可缺少的零件，起到影响生产速度的作用，那么回转窑大齿圈怎么安装呢？
大齿圈应设置在回转窑中间。这既可以降低筒体所受到扭距，也可以降低水泥和粉尘对传动部件产生的影响。对多支点的回转窑，还应当装在接近某个支承处，可以有效避免由于大齿圈的自重和筒体过大弯曲挠度，破坏大小齿轮正常地啮合。小齿轮应比大齿圈的齿宽至少宽一个窜动量，以确保它们在任何时刻能够在齿圈的全齿宽上啮合。
大齿圈和小齿轮配置的中间角可以分下面两种情况
单传动时，一般取中间角为30度左右。中间角的大小决定着传动装置的横向尺寸和减速机与筒体之间的距离。当减速机与大齿圈中间选用一对半敞式齿轮时，中间角宜用小些。当减速机直接拉动大齿圈时，中间角应选大点。中间角的确定原则是保证在减速机上方和窑筒体之间留有足够空间，以便于能吊出减速机的顶盖进行维修。
双传动时，中间角的确认有两个基本原则。一个是能吊出减速机的上盖，以便于维修。二要提升齿轮啮合的重叠系数，以增强传力点减少各瞬间一起啮合齿的对数的差异，从而达到降低大齿圈模数和运行稳定的目标。

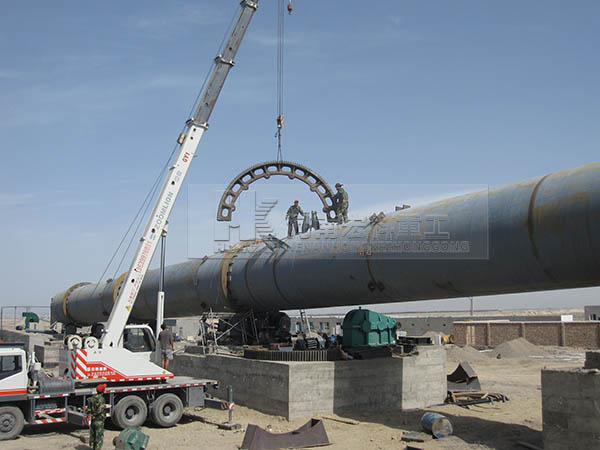

要让回转窑运行稳定，一定要把大齿圈正确的安装于窑筒体上，齿圈的中间线应与窑体中间线同心，并尽量避免温度应力对它的影响。一般情况下选用切线弹簧板相连接。是切线弹簧板连接方法。这种设计使齿圈悬挂在窑体上，既可以降低窑体自身弯曲对大齿圈和小齿轮啮合产生的影响，又能够减轻开、停窑时大齿圈和小齿轮的碰撞，使传动较为平稳。其缺点就是大齿圈的生产和加工都较困难，安装中也不容易对中。
