溢流型球磨机简介:
溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。其筒体是用厚达15-36MM的钢板焊接而成,其耐磨度非常高。因而被广泛用于、水泥、硅酸盐制品、选矿、建材、化工等行业。主要是对各矿石和其它磨性物料进行干式或湿式粉磨。
溢流球磨机图片

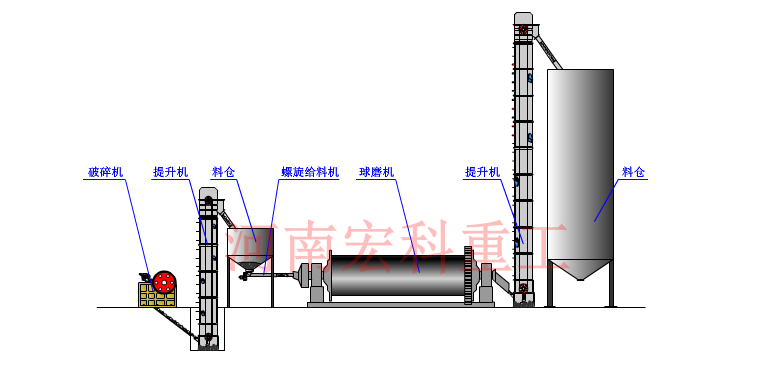

溢流型球磨机工作原理
主轴承是溢流型球磨机的一个关键部件,必须充分重视其润滑,一般采用稀油集中循环润滑,油流经泵分四路压入主轴承和传动轴承中,然后排到轴承底部的排油管道,再流回油箱。对中、小型球磨机,则有采用油环自动润滑、油杯滴油润滑或者采用固体润滑剂等方式。有的选矿厂设置有断油自动报警装置,以保证润滑的可靠性。溢流型球磨机通过两端的中空轴支承在主轴承上,两个中空轴对颈中,有一个可以在主轴承上轴向伸缩,另一个是固定的。由于球磨机的齿轮传动会产生向力,在设计时使一个中空轴颈带有两个凸肩,凸肩之间的距离恰好等于轴瓦的长度,从而防止发生轴向运动。另一个中空轴颈不带凸肩,其长度大于轴瓦长度给5-25mm,当筒体受热而伸长或由于载荷使筒体挠曲时,可以在一定范围内自由伸缩。
溢流型球磨机性能特点
1、溢流型球磨机筒体的内镶有用耐磨材料制成的,从而加强耐磨度,延长使用寿命;并且该可提供鼓形给料器和联合给料器两种供选择,满足不同用户的要求。
2、溢流型球磨机将滚动轴承代替轴瓦滑动轴承,节能10%-20%;另外,该机还配置整体式大盘,缩短安装时间,降低了安装要求。
3、该机的轴承润滑可分为手动和电动润滑泵供选择,可实现润滑自动化操作;齿轮润滑方式有油脂润滑、油浴润滑和油雾润滑供选择,满足不同工况需求。
溢流型球磨机技术参数
规格型号 | 筒体转速(r/min) | 装球量(t) | 进料力度(mm) | 出料力度(mm) | 产量(t/h) | 电机功率(kw) | 总重量(t) |
Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.5 |
Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.7 |
Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.4 | 1.5-4.8 | 30 | 12 |
Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 16.8 |
Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1800×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 29 |
Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 35.5 |
Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34.8 |
Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 38 |
Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 56.6 |
Ф2200×4500 | 21.5 | 35 | ≤25 | 0.074-0.4 | 9-45 | 280 | 51.8 |
Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 280 | 60 |
Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 62 |
Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 54 |
Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 380 | 94 |
Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工艺条件定 | 800 | 137 |
Ф3600×4500 | 17 | 90 | ≤25 | 0.074-0.4 | 按工艺条件定 | 850 | 158 |
Ф3600×6000 | 17 | 110 | ≤25 | 0.074-0.4 | 按工艺条件定 | 1250 | 175 |
Ф3600×8500 | 18 | 131 | ≤25 | 0.074-0.4 | 45.8-256 | 1800 | 252 |
Ф4000×5000 | 16.9 | 121 | ≤25 | 0.074-0.4 | 45-208 | 1500 | 203 |
Ф4000×6000 | 16.9 | 146 | ≤25 | 0.074-0.4 | 65-248 | 1600 | 218 |
Ф4000×6700 | 16.9 | 149 | ≤25 | 0.074-0.4 | 45-252 | 1800 | 238 |
Ф4500×6400 | 15.6 | 172 | ≤25 | 0.074-0.4 | 54-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | ≤25 | 0.074-0.4 | 68-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 226 | ≤25 | 0.074-0.4 | 88-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | ≤25 | 0.074-0.4 | 108-615 | 4500 | 525 |
