您当前的位置：网站首页>重晶石>重晶石物理提纯后的工业用途

重晶石物理提纯后的工业用途

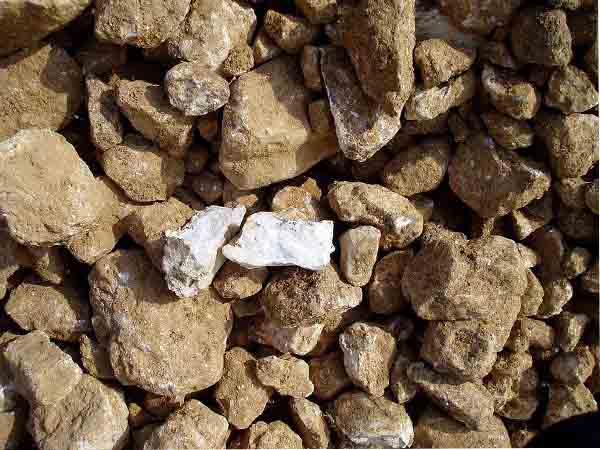

重晶石的物理提纯方法主要有：手选、重选、磁选。手选的主要依据是重晶石与伴生矿的颜色和密度的区别。原矿经过粗碎后，重晶石矿物与脉石矿物能够有效解离，手选可以选出块状的重晶石。如广西象州潘村矿，用手选法可以得到粒度在30～150mm，BaSO4含量>92%的富矿。

手选法简单方便易行，对设备依赖低，成本小，但对矿石要求高并且生产效率低，对资源造成极大浪费。重选是根据重晶石与伴生矿物的密度差别进行提纯。原矿经破碎、磨矿至一定粒级进入重选设备进行分选从而将脉石剔除。湖南衡南重晶石矿重选后的硫酸钡含量达92%以上，手选尾矿经重选后可以得到硫酸钡含量达84.50%的重选精矿。磁选是利用不同矿石之间磁性的差异，在磁力的作用下进行选别的方法。磁选主要来除掉一些具有磁性氧化铁类矿物如菱铁矿，通常与重选联合使用，以降低重晶石精矿中铁的含量。

提纯后的重晶石具有以下工业用途

1．钻井泥浆加重剂：在一些油井、气井钻探时，一般使用的钻井泥浆、粘土比重为2.5左右，水的比重为1，因此泥浆比重较低，有时泥浆重量不能与地下油、气压力平衡，则造成井喷事故。在地下压力较高的情况下，就需要增加泥浆比重，往泥浆中加入重晶石粉是增加泥浆比重的有效措施。做钻井泥浆用的重晶石一般细度要达到325目以上，如重晶石细度不够则易发生沉淀。钻井泥浆用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性盐类小于1%。

2．锌钡白颜料：锌钡白是一种常用的优质白色颜料，可作为油漆、绘画颜料的原料。将硫酸钡加热，使用还原剂就可还原成硫化钡（BaS），然后与硫酸锌（ZnSO4）反应得到的硫酸钡和硫化锌的混合物（BaSO4占70%，ZnS占30%）即为锌钡白颜料。制取锌钡白的重晶石要求BaSO4含量大于95%，同时应不含有可见的有色杂物。

3．各种钡化合物：以重晶石为原料可以制造氧化钡、碳酸钡、氯化钡、硝酸钡、沉淀硫酸钡、氢氧化钡等化工原料。
化学纯的硫酸钡是测量白度的标准；碳酸钡是光学玻璃的重要原料，它向玻璃中引入BaO，从而增大玻璃的折光率，并改善其它光学性能；在陶瓷中用来配制釉料；氯化钡是一种农用杀虫剂；硝酸钡用于焰火和玻璃工业中；高锰酸钡是一种绿色颜料。

4．填料工业用重晶石：在油漆工业中，重晶石粉填料可以增加漆膜厚度、强度及耐久性。锌钡白颜料也用于制造白色油漆，在室内使用比铅白、镁白具有更多的优点。油漆工业用重晶石要求有足够的细度和较高的白度。
